Оборудование CURTISS-WRIGHT

Краткая история фирмы CURTISS-WRIGHT

Компания CURTISS-WRIGHT производит бортовую модульную цифровую систему сбора, реги-
страции, передачи и обработки данных при проведении лётных испытаний самолётов, вертолётов,
БПЛА, ракетоносителей и космических аппаратов. Кроме того холдинг CW производит аварийные
накопители, бортовые компьютеры, высокоскоростные видеокамеры, системы телеметрии, борто-
вые системы видеонаблюдения и другое оборудование для проведения испытаний и штатной экс-
плуатации ЛА.
Curtiss-Wright предоставляет готовые законченные решения для лётных испытаний от настройки,
сбора данных и передачи для анализа. Одинаковая модульная продукция используется как для постро-
ения одиночных шасси, так и больших распределённых систем в ИКМ, Ethernet или гибридных топо-
логиях. Для систем Ethernet коммутаторы осуществляют связь между отдельными устройствами си-
стемы для передачи данных, программирования и точной синхронизации времени по всей системе по
единому кабелю, используя стандартные технологии, в результате чего систему легко настроить и об-
служивать .
Короткое время ожидания:
Время передачи данных с датчика на экран минимизировано
Детерминированность:
Гарантированная и предсказуемая передача данных
Когерентность:
Одновременная выборка по всей системе
Надёжность и защищённость:
Архитектура системы построена на применении конечного автомата; работа в жёстких условиях
Компактность и низкое электропотребление:
идеально в случае ограниченного пространства и низкой мощности питания
Высокая производительность:
Высокая пропускная способность и целостность данных
Дизайн из стандартных модулей:
свыше 100 различных модулей расширения, подходящих к любому шасси
Мощное ПО:
Интуитивный интерфейс, быстрая настройка и программирование; тесная интеграция с анализом и
отображением

Стандартные шасси

Стандартные шасси Arco KAM-500 - наиболее популярные и идеальные для большинства применений.


Шасси Слоты Размеры (В х Д х Ш) Масса*
CHS/03U 3 98,5 мм х 140 мм х 80 мм 1,3 кг
CHS/06U 6 98,5 мм х 182 мм х 80 мм 1,7 кг
CHS/09U 9 98,5 мм х 224 мм х 80 мм 2,2 кг
CHS/13U 13 98,5 мм х 280 мм х 80 мм 2,7 кг

Пример комплексной системы сбора, регистрации, телеметрии на землю и обработки данных в режиме реального времени («Управляемый эксперимент»)

Техническое описание универсального модуля KAD/ADC/136 для АЦП сигнала от различных датчиков

ОБЛАСТИ ПРИМЕНЕНИЯ
• Мостовые датчики высокого сопротивления
• Измерение напряжения с дифференциальных или с одиночных выводов
• Снятие показаний тензодатчиков
• Измерение температуры с помощью термопар и терморезисторов
• Измерение ускорений с помощью пьезоэлектрических датчиков (ICP)
ОПИСАНИЕ
Модуль KAD/ADC/136 используется для обработки и дискретизации до восьми аналоговых каналов.
Каждый канал может быть настроен для использования в измерениях напряжения с дифференциаль-
ного или одиночного вывода, снятия показаний с пьезоэлектрических датчиков, терморезисторов, тер-
мопар, полномостовой и полумостовой схемы или в потенциометрическом режиме.
Модуль KAD/ADC/136 поддерживает программируемое возбуждение по току или напряжению на ка-
нал до 10,2 В и 30 мА. Для каждого канала термопары необходимо выбрать настройку «Канал компенса-
ции холодного спая». KAD/ADC/136 выполняет линеаризацию для режимов работы с терморезисторами
и термопарами.
Модуль KAD/ADC/136 реализован на основе аппаратного конечного автомата, осуществляющего
передискретизацию всех каналов с частотой от 100 до 200 кГц и цифровую фильтрацию шума, часто-
та которого превышает задаваемую частоту среза. Это обеспечивается за счет применения каскадно
включенных полуполосных фильтров с конечной импульсной характеристикой (КИХ). Если выбран БИХ
режим фильтрации, то последний цифровой фильтр в цепи фильтрации – это БИХ-фильтр Баттервор-
та 8-го порядка. Имеется два независимо настраиваемых выходных потока на канал, позволяющие
выбрать для каждого выходного потока разную частоту снятия отсчётов, срез и тип фильтра. Дискре-
тизация всех сигналов производится одновременно (синхронно). Когда дискретизация сигналов по не-
скольким каналам происходит с разной частотой, начало цикла сбора данных всегда происходит син-
хронно.
ОСОБЕННОСТИ
• Восемь гибких каналов, которые можно использовать для полной или полумостовой схемы включе-
ния, потенциометра, одиночного вывода, дифференциального вывода, пьезоэлектрических датчи-
ков (ICP), терморезисторов (например, РТ100) или термопар
• Одновременное 16-битное аналогово-цифровое снятие отсчётов для каждого канала
• Высокая точность (до 0,02% приведенное к диапазону, типовое)
• Программируемый первичный коэффициент усиления на канал (1, 2, 4 … 256)
• Программируемый входной диапазон на канал (до ±10В)
• Программируемый ток балансировки на канал
• Программируемое классическое шунтирование на канал (100 кОм)
• Программируемое возбуждение по току или напряжению на канал
• Заземление на любой канал не влияет на другие
• Завершающие резисторы для полумостовой схемы
• Два независимо настраиваемых выходных потока на канал, до 50 000 отсчётов/с каждый
• Настраиваемое КИХ окно Кайзера с 15 отводами или БИХ-фильтр Баттерворта 8-го порядка на вы-
ходной поток каждого канала
• Полоса до 12,5 кГц

Новейшая бортовая система сбора, регистрации и обработки данных AXON

Axon - это самый современный блок сбора дан-
ных (БСД). Прекрасно работает с другими БСД от
Curtiss-Wright (например, Acra KAM-500 и БСД ком-
пании TTC), обеспечивая возможность размещения
в непосредственной близости от датчиков в составе
разветвлённой системы бортовых измерений (СБИ),
либо может использоваться в качестве автономной
СБИ.
Axon разработан в результате тесного сотруд-
ничества с различными заказчиками, чтобы соот-
ветствовать нуждам при развитии летно-испы-
тательной отрасли, обеспечивая выполнение как
конкретной программы, так и перспективных. Он
включает в себя большое число новых особенно-
стей, обеспечивающих актуальность данной СБИ и
для будущих программ лётных испытаний:
-- Надежный сбор данных основан на принципе ко-
нечного автомата (без использования микропро-
цессоров);
-- Ультракомпактный, легкий и с низким энергопо-
треблением;
-- Устойчив к внешним факторам воздействия
окружающей среды, влагонепроницаемый, ра-
ботает в расширенном диапазоне температур
(выполнен по военному стандарту);
-- Быстрый – высокая пропускная способность
кросс-платы обеспечивает не только текущие
требования, но и рассчитана на перспективные
возможности по широкополосному сбору и пе-
редаче данных;
-- Благодаря миниатюрному исполнению может
размещаться в непосредственной близости от
датчиков в условиях ограниченного места для
монтажа и высоких температурах;
-- Axon спроектирован с учётом возможности ис-
пользования в составе бортовой СБИ, поддер-
живает различную архитектуру соединения БСД
(последовательное, «звезда», комбинирован-
ное). Обеспечивается поддержка интегрирован-
ных измерительных систем («интернет вещей»).
-- Доступна целая линейка БСД различной формы
и размера.

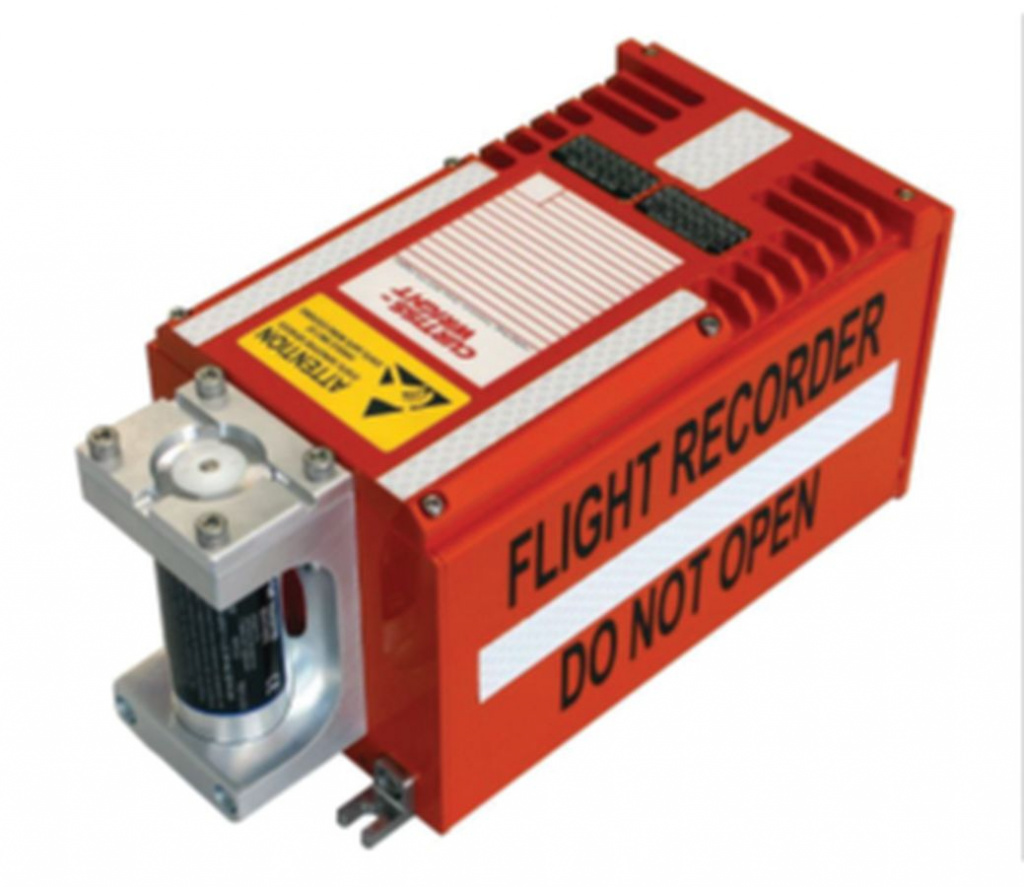

Технические параметры аварийного накопителя FORTRESS

Вес: 3 кг
Габаритные размеры: 269 х 124 х 122 мм
Может быть использован в качестве:
-- речевого самописца (25 часов регистрации аудио
данных с 4 микрофонов в кабине пилота)
-- бортового устройства регистрации параметров
полёта (25 часов регистрации данных по ARINC 717,
ARINC 429 или ARINC664)
-- бортового видеорегистратора (2 часа регистрации
видеосигнала в HD-качестве)
Объём защищённой памяти: 64 Гб
Питание: 28В, потребляемая мощность 13 Вт
Накопитель сертифицирован на соответствие сле-
дующим стандартам:
DO160, ED112A, MIL-STD-810G, 461F, 1275D и 704F

Бортовые видеокамеры

Холдинг CURTISS-WRIGHT предлагает целую линейку бортовых высокоскоростных видеокамер и ви-
деокамер с высоким разрешением с возможностью установки как в кабине, так и снаружи летательно-
го аппарата.

Технические параметры HDC-3401-1

Датчкик Тип 1/1.2 (диагональ 13,4 мм) CMOS
Эффективные пиксели 1920 х 1080
Разрешение От 1280 х 720 до 1920 х 1080
Динамический диапазон 73 дБ
Частота кадров 24, 30, 60
Минимальная светочувствительность 1.0 люкс
Размер пикселя 5,86 х 5,86 мм
Цветовая разрешающая способность 12-битовая при 60 кадрах/с
Настройки изображения Яркость, контраст, резкость, цветовая насыщенность, шумоподавление,
автоматический баланс белого, автоматическая регулировка усиления,
переворот изображения
Управление камерой RS-232, входы/выходы общего назначения
Форматы вывода видео HD, 3G-SDI, HDMI
Разъёмы 6-контактны круглый питания, Amphenol 38999
Питание 28 В
Габаритные размеры 44 х 44 х 76 мм
